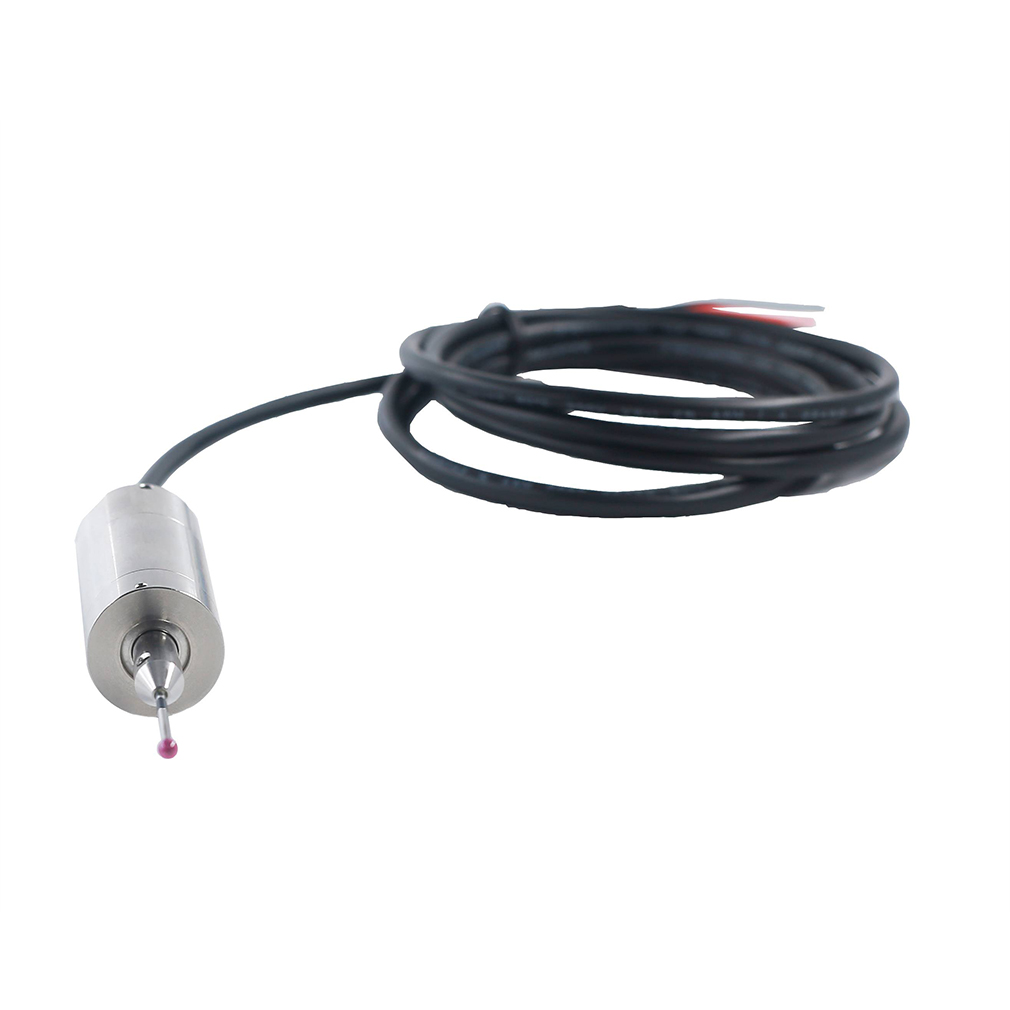

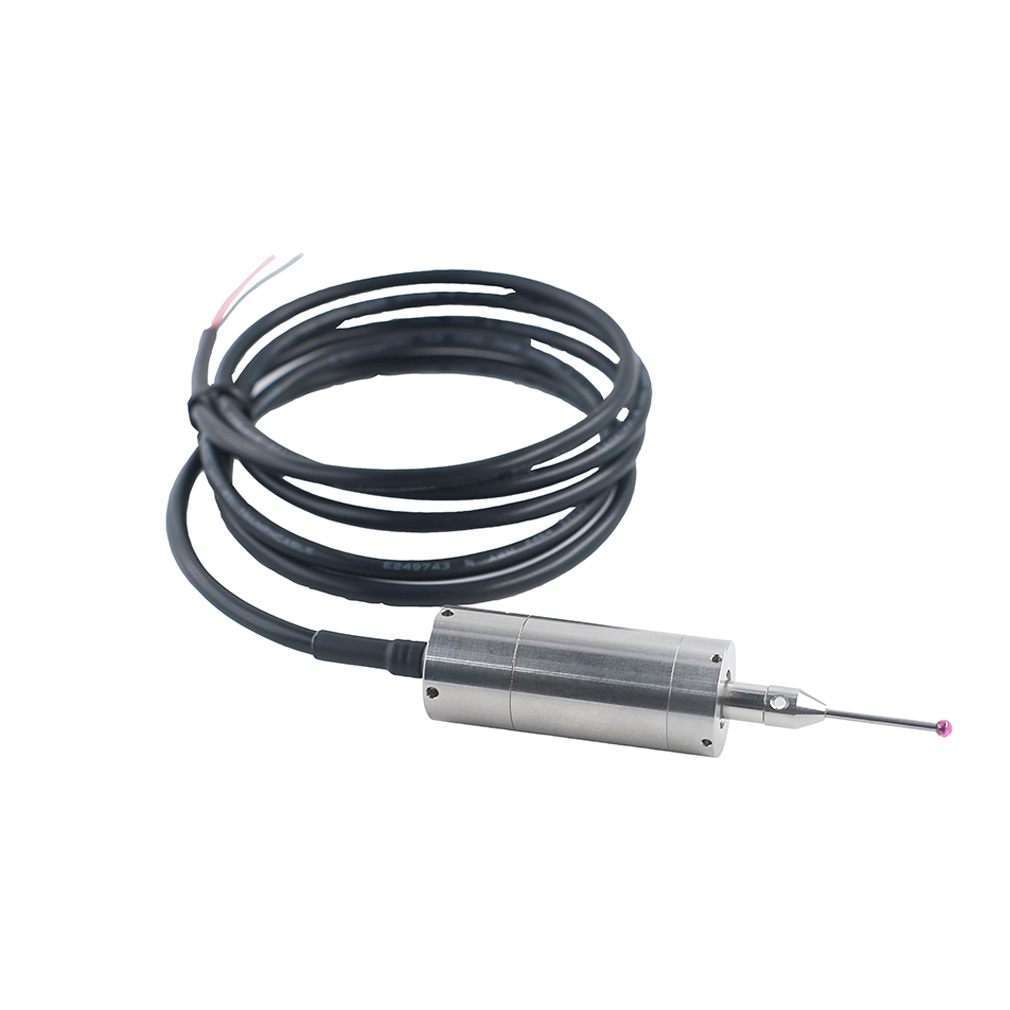

HOP20S数控车床有线测头对刀仪，加工中心在线检测CNC在线测量，内孔寻边端面检测，自动快速分中/找正，自动补偿刀具磨损保证零件加工精度，防护等级IP67可在粉尘、潮湿、油污等工业恶劣环境下稳定工作。

测头应用范围
1.用于排刀式车床，磨床，雕刻机
2.批量零件加工监控，不间断自动抽检
3.自动快速分中/找正，修正夹具或工伴定位偏差
4.速定位端面坐标零点设置
5.监控并补偿刀具磨损保证零件加工精度
6.减少加工过程人为因素对精度的影响使操作更简单快捷
7.快速探测判断工件状态
8.大幅度降低零件报废率和返工率
9.高光倒角更均匀对称

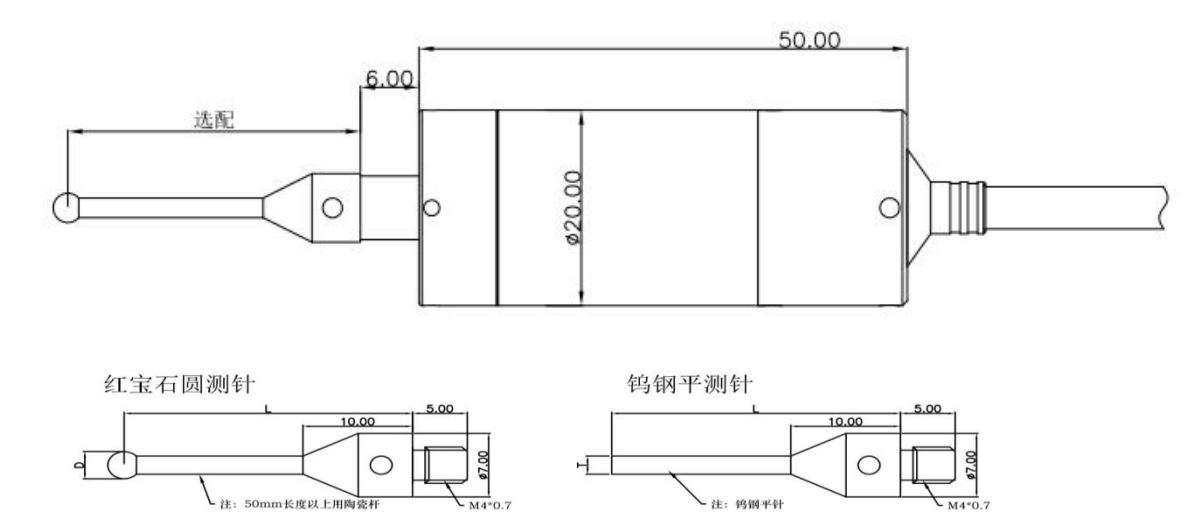

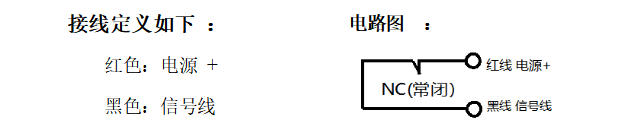

尺寸图和接线定义

红色：电源+

黑色：信号线

备注：红色线和黑色线避免同时接入电源正负极，避免短路

注意事项
1.确认机床SKIP信号IO电压状态
2.为保证测头精度,安装使用时轻拿轻放
 3.安装时请按照电路图正确安装
4.测头防油防水,但应避免切屑油液直接对着测头高压喷洒
5.使用环境恶劣时,为保证测量精度,请经常用酒精擦拭测针红宝石

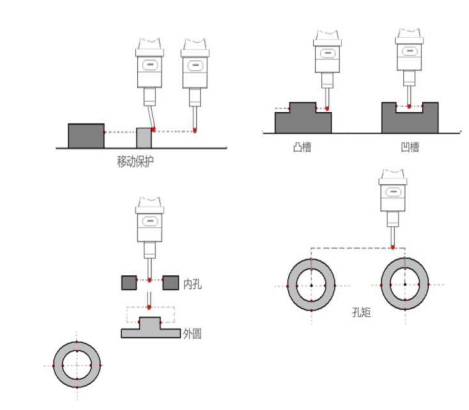

工件测量

   测头移动保护                                        凸台/凹槽测量                                凸典/凹湘宽度测量

   内角/外角测量                                        内孔/外圆测量                                孔中心距测量

   长、宽、高测量

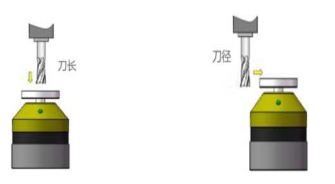

刀具测量

刀具长度测量

刀具半径测量

刀具磁员检测

 零点设置及打印输出：

 自动设定坐标系零
